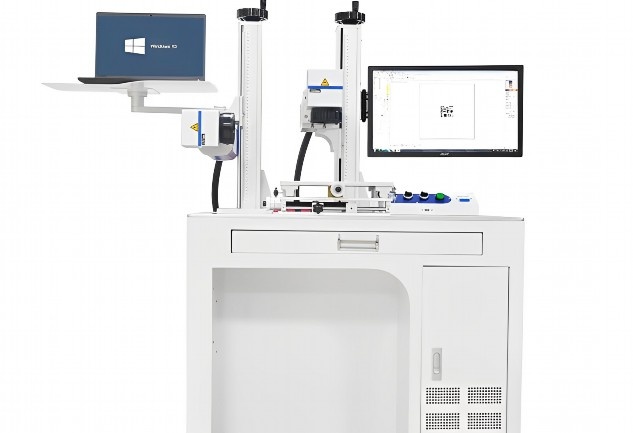

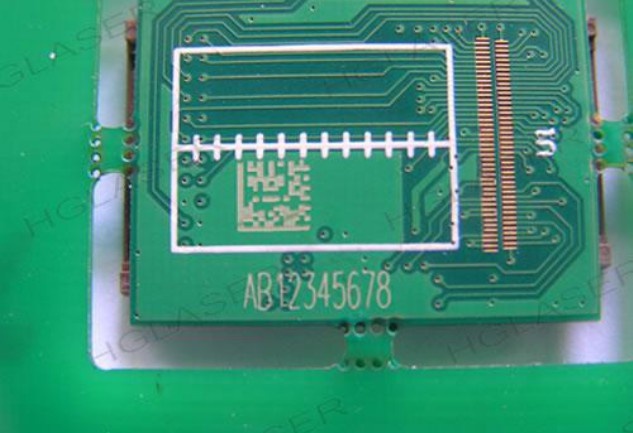

COB在線激光鐳雕機紅光和標刻對應不起來
針對COB在線激光鐳雕機出現的紅光指示與標刻位置偏差問題，以下是系統性分析與解決方案：
一、問題現象描述
用戶反饋設備運行過程中，紅光定位點與實際激光雕刻位置存在明顯偏移，導致標刻精度不達標，可能伴隨圖案變形、文字錯位等問題。
二、潛在原因分析
1.光學系統校準異常
-激光器與紅光指示器不同軸：紅光作為預覽光源，若與激光光路未嚴格同步校準，會導致指示位置偏差。
-振鏡或場鏡偏移：振鏡角度偏差或場鏡污染/松動會改變光路，使實際雕刻點偏離紅光指示。
-紅光模塊安裝誤差：紅光二極管位移或透鏡組松動，導致指示光斑位置錯誤。
2.機械結構問題
-傳動系統誤差：X/Y軸絲杠、導軌磨損或電機失步，導致運動定位不精準。
-工作臺平面度不足：平臺傾斜或不平，影響焦距一致性，造成局部位置偏移。
-夾具定位不穩：工件夾持松動，加工中發生位移，導致標刻與紅光對位失效。
3.軟件參數設置不當
-坐標系偏移：原點設定錯誤或未補償機械公差，導致軟件坐標與實際物理位置不符。
-紅光補償參數錯誤：未根據焦距或光路差異設置正確的紅光偏移量。
-標刻參數不匹配：速度、功率、延時等參數不合理，引發激光滯后或過沖。
4.材料與環境因素
-材料反光/吸光特性：高反光材料（如金屬）可能導致紅光散射，干擾視覺定位。
-環境溫濕度波動：溫度變化引起機械部件熱脹冷縮，濕度影響光學元件折射率。
-外部振動干擾：設備周邊震動傳遞至光學平臺，導致瞬時定位偏差。
三、解決方案與步驟
1.光學系統校準
-光路同軸校準：
1.使用十字校準板，調整紅光指示器與激光束的同軸度，確保兩者焦點重合。
2.通過振鏡校正軟件，微調振鏡偏轉角度，消除XY方向偏差。
-鏡片清潔與檢查：
-清潔振鏡、場鏡及紅光透鏡，確保無污漬或劃痕。
-檢查鏡片固定螺絲是否松動，重新鎖緊后測試光路穩定性。
2.機械結構調校
-傳動系統維護：
-檢查導軌潤滑狀態，清理雜質并補充專用潤滑油。
-校準電機步距角，通過軟件進行反向間隙補償。
-平臺水平度校正：
-使用水平儀調整工作臺，確保平面度誤差＜0.02mm/m2。
-夾具優化：
-更換防滑墊片或采用真空吸附夾具，增強工件固定穩定性。
3.軟件參數優化
-坐標系重置：
1.重新設定設備原點，使用標準測試圖形驗證定位精度。
2.啟用“多點校準”功能，對工作臺不同區域分別補償偏移量。
-紅光補償設置：
-根據實際焦距輸入紅光偏移參數（通常為場鏡焦距的1-2%）。
-標刻參數調整：
-降低高速運動時的加速度，避免慣性導致的滯后。
-針對材料特性，優化激光功率與脈沖頻率（如金屬需提高峰值功率）。
4.環境與材料適配
-材料預處理：
-對高反光材料表面噴涂啞光涂層，減少紅光散射干擾。
-測試不同焦距下的雕刻效果，選擇最佳焦平面。
-環境控制：
-安裝設備于恒溫車間（建議25±2℃），配置防震地基或氣墊隔振平臺。
四、預防性維護建議
1.定期校準：每周執行一次光路校準與機械精度檢測。
2.關鍵部件點檢：每月檢查振鏡電機、導軌磨損狀態，及時更換老化部件。
3.軟件備份：保存多組標定參數模板，便于快速恢復至穩定狀態。
4.操作培訓：規范操作員裝夾流程，避免人為因素導致位移。
五、總結
紅光與標刻位置偏差需從光-機-電-軟多維度協同排查。通過標準化校準流程、參數優化及預防性維護，可顯著提升設備穩定性。若上述步驟仍未解決，建議聯系設備廠商進行振鏡動態性能檢測或控制卡固件升級。
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
鐳雕機紅光和激光不在一個位置
鐳雕機紅光和激光不在一個位置
鐳雕機紅光與激光定位偏差問題的分析與解決方案
一、問題現象及影響
鐳雕機的紅光定位系統與工作激光存在位置偏差是工業加工中常見的技術問題，具體表現為設備預覽時紅光指示位置與實際雕刻位置不一致。這種偏差會導致以下嚴重后果：
1.材料浪費：精密加工中出現0.1mm偏差即可造成產品報廢
2.設備損傷：金屬雕刻時可能誤傷夾具或工作臺
3.效率降低：需反復校準影響生產進度
4.精度失控：無法滿足微米級加工要求
二、故障原因分析
（一）光學系統因素
1.合束鏡組偏移：負責將紅光與激光同軸輸出的二向色鏡發生位移
2.擴束鏡失調：激光路徑與紅光擴束比不匹配
3.反射鏡角度偏差：振鏡系統反射面與紅光指示存在角度差
（二）機械結構因素
1.光路支架松動：振動導致鏡架固定螺絲位移
2.導軌變形：Y軸導軌直線度超差0.02mm以上
3.振鏡安裝誤差：掃描振鏡與紅光模塊物理位置偏移
（三）控制系統因素
1.校準參數丟失：軟件中存儲的offset值被篡改
2.驅動板故障：振鏡控制信號產生相位差
3.溫度補償失效：未啟用自動熱漂移補償功能
三、系統化解決方案
（一）光學校準流程
1.基礎校準：
-使用雙十字校準板定位基準點
-開啟紅光模式標記4個角點
-切換激光模式燒刻驗證點
-計算X/Y軸向偏差量
2.高階調整：
①調整合束鏡組：
-松開固定卡環，微調鏡架水平位移
-使用千分表控制調整幅度（每次≤0.05mm）
-交替測試紅光/激光落點直至重合
②振鏡補償設置：
-進入DAC校正模式
-輸入實測偏差值（例：X+0.15/Y-0.08）
-執行三點環形驗證測試
（二）機械結構調整
1.導軌校正：
-使用激光干涉儀檢測導軌直線度
-調整地基螺栓使水平度≤0.01mm/m
-重新研磨導軌接觸面
2.結構加固：
-更換高剛性鏡架（建議6061-T6鋁合金）
-安裝防震墊片（50Shore硬度硅膠）
-采用預緊式固定螺絲（扭矩控制在1.5N·m）
（三）軟件系統優化
1.建立溫度補償曲線：
-在20-35℃范圍內每2℃采集一次偏移量
-導入二階多項式補償算法
-設置PID溫控參數（Kp=2.5,Ki=0.1,Kd=0.8）
2.智能校準系統：
-開發自動對位程序（基于機器視覺）
-配置基準定位傳感器（重復精度±2μm）
-實現開機自檢功能（3分鐘全系統校驗）
四、預防性維護建議
1.日常維護：
-每日開機前執行5點校驗
-每周清理光路窗口（使用無水乙醇）
-每月檢測導軌潤滑油膜（厚度保持3-5μm）
2.周期校準：
-每500工作小時進行全光路校準
-每季度更換防震緩沖部件
-年度大修時更新控制系統固件
本解決方案通過”光學-機械-控制”三維度系統調整，可將定位精度提升至±5μm以內。建議建立設備健康檔案，記錄每次校準數據，運用大數據分析預測偏差趨勢，實現預測性維護。對于高精度加工場景，建議配置閉環反饋系統，實時補償動態誤差，確保生產質量穩定可靠。
